KV100A B
産品編号：
産品描述
+
簡介：KV 100 A;B型電壓傳感器，利用磁補償原理制做而成；原邊電路與副邊電路絕緣。在測量電壓時，被測電壓通過電阻與傳感器連接。 輸出電流與被測電壓成比例。可以測量直流、交流、脈動電壓信号波形。
|
原邊電流Ii |
10mA 有效值（被測電壓通過連接電阻R得到，V/R=10mA） |
|
輸出電流Io |
50mA有效值 （當原邊電流為10mA時） |
|
線性度 |
＜0. 2％ |
|
失調電流 |
≤±0.4mA（當Ii＝0，電源電壓為±15V時） |
|
溫度漂移 |
＜10－4×Io/℃ |
|
反應時間 |
20～100μs |
|
絕緣電壓 |
6000V; 10KV （有效值；50Hz；1分鍾；在原邊與副邊之間） |
|
副邊電阻 |
60Ω |
|
原邊內阻 |
1.5KΩ 電感量6H |
|
電源電壓 |
±15V（±5％） |
|
耗 電 |
15mA（無載電流）＋Io |
|
工作溫度 |
0～＋70℃ |
|
貯存溫度 |
－25℃～＋85℃ |
結構：模鑄在絕緣的塑料殼內
安裝：外殼基座有2個Ф7mm孔，螺釘緊固
重量：420克
連接：5個M5的螺釘接線柱
入、出信号提示：當正向電壓加在原邊電路＋端時，M端得到正向測量電流。
注意：KV100A适用于測量0V～2500V
KV100AB适用于測量0V～6000V

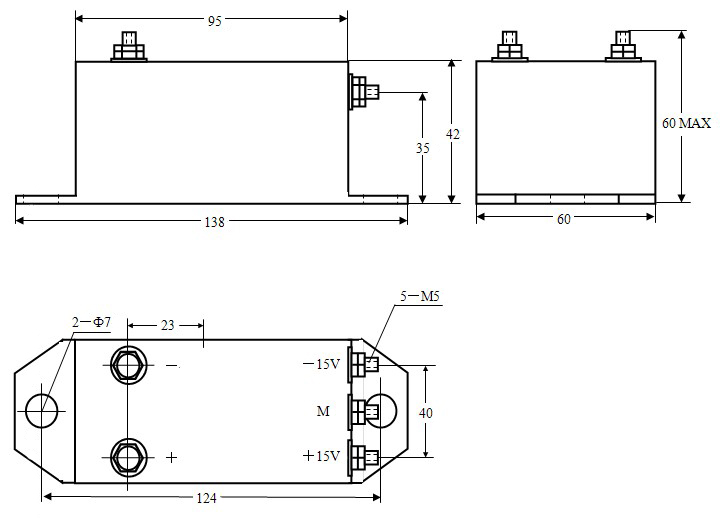

KV100A KV100AB系列外
接線示意圖：
