KV75mvA-P
産品編号：
KV75mvA-P
産品描述
+
簡介：KV75mvA/P型磁平衡式電壓傳感器，利用霍爾效應；采用磁補償原理；原邊電路與副邊電路絕緣。在測量電壓時，被測電壓通過電阻R與傳感器連接。 輸出電流與被測電壓成正比。也可以測量直流、交流、脈動電壓。
|
原邊電流Ii |
10mA 有效值（被測電壓通過連接電阻R得到，V/R=10mA） |
|
輸出電流Io |
25mA 有效值（當原邊電流為10mA時） |
|
線性度 |
＜0. 2％ |
|
失調電流 |
≤±0.4mA（當Ii=0，電源電壓為±15V時） |
|
溫度漂移 |
＜10－4×Io /℃ |
|
反應時間 |
20～100μs |
|
絕緣電壓 |
3KV （有效值；50Hz；1分鍾；在原邊與副邊之間） |
|
副邊電阻 |
10Ω |
|
原邊內阻 |
4.2Ω |
|
電源電壓 |
±15V（±5％） |
|
耗 電 |
15mA（無載電流）＋Io |
|
工作溫度 |
-25～＋70℃ |
|
貯存溫度 |
-40℃～＋85℃ |
結構：模鑄在絕緣的塑料殼內
安裝：外殼基座有2個Ф7mm孔，孔軸距124mm
重量：65克
連接：5個Ф1.0mm接線柱
入、出信号提示：當正向電壓通過電阻R連接在原邊＋端時，副邊M得到正向測量電流。
尺寸：見下圖
KV75mvA/P外形尺寸圖

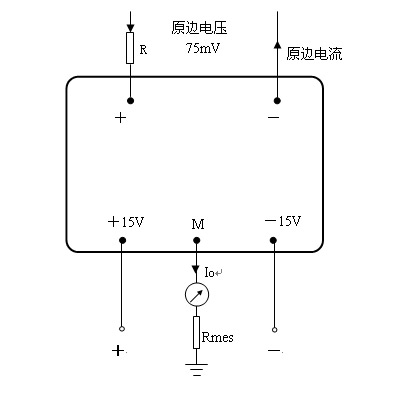

接線示意圖：
