KT500AT,KT1000AT
image/5e7cb629-cee5-4f16-aa39-29179a0c0990
KT500AT,KT1000AT
産品編号：
KT1000AT
KT500（1000）A型磁平衡式電流傳感器，利用霍爾效應 ；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率範圍 0～100KHz；輸出電流正比于被測電流。
image/5e7cb629-cee5-4f16-aa39-29179a0c0990
産品描述 +

簡介：KT500（1000）A型磁平衡式電流傳感器，利用霍爾效應 ；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率範圍 0～100KHz；輸出電流正比于被測電流。

産品型号

KT500A

KT1000A

被測電流

500A   有效值

1000A   有效值

輸出電流

100mA有效值（對原邊電流500A）

200mA有效值（對原邊電流1000A）

線性度

＜0.1％

失調電流

≤±0.3mA

溫度漂移

＜10－4×Io/℃（0～70℃）

反應時間

＜1μs

di/dt

＞50A/μs

絕緣電壓

＞6KV   （有效值；50Hz；1分鍾；在原邊與副邊之間）

內    阻

65Ω

電源電壓

±15V（±5％）

耗    電

20mA（無載電流）＋Io

工作溫度

-10℃～＋70℃

貯存溫度

－25℃～＋85℃

結構：采用絕緣塑料外殼
安裝：外殼基座有4個Ф6mm的孔，螺釘緊固

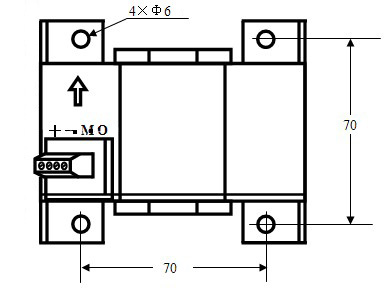

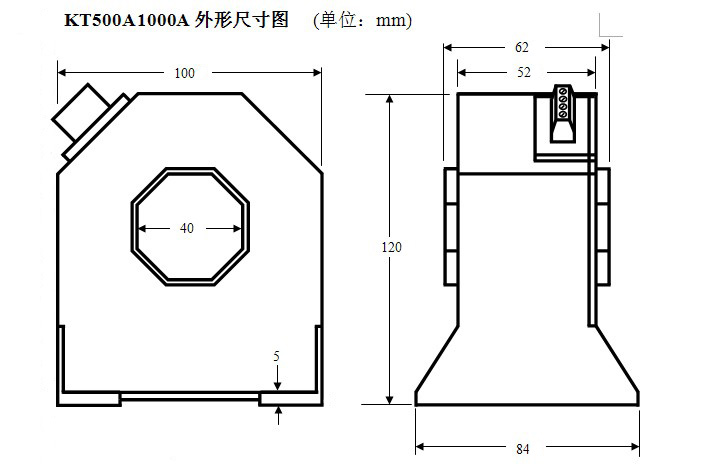

尺寸：見下圖

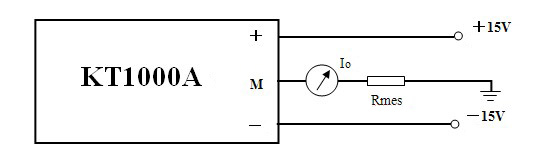

接線示意圖：
