KT5A/P,KT20A/P,KT50A/P,KT100A/P

image/fd7c0c3c-335c-4afc-9288-6041e0708ebd





KT5A/P,KT20A/P,KT50A/P,KT100A/P

産品編号：

KT-A/P

KT -A/P型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率範圍 0～100KHz；輸出電流正比于被測電流。

産品描述 +

簡介：KT -A/P型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率範圍 0～100KHz；輸出電流正比于被測電流。

被測電流Ii (有效值)	5A	20A	50A	100A
輸出電流Io	50mA有效值（當原邊電流為5A或5AT）
線性度	＜0.3％		＜0.1％
失調電流	≤±0.4mA（當Ii=0，電源電壓為±15V時）
溫度漂移	＜10－4×Io/℃（0～＋70℃）
反應時間	＜1μs
di/dt	＞50A/μs
絕緣電壓	＞3KV （有效值；50Hz；1分鍾；在原邊與副邊之間）
內部電阻	24Ω
電源電壓	±15V（±5％）
耗電	20mA（無載電流）＋Io
工作溫度	0～＋70℃
貯存溫度	－25℃～＋85℃

結構：采用絕緣塑料外殼
安裝：用5根Ф0.6mm硬銅線安裝在線路闆上或用兩個Ф3自攻釘緊固。
重量：50克

入、出信号提示：為了在M端獲得正向測量電流，被測電流必須按KH模塊指示箭頭方向流動。

注意：1.如測量電流小于所選的被測電流，在原邊匝數為多匝情況下可得到最佳測量精度，測量電流乘以匝數等于被測電流安匝。
　　　2.電流母線充滿原邊孔徑能得到最佳動态特性。

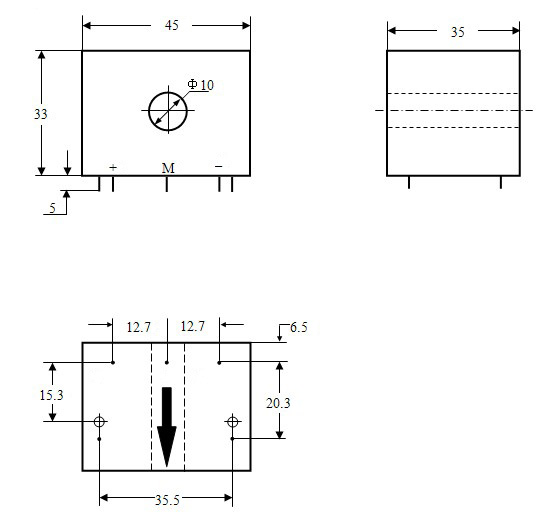

KT - A/P外形尺寸圖
