KT800A,KT1000A
image/7a544d5a-299c-4e8e-bdef-f40a1c0a93a2
KT800A,KT1000A
産品編号：
KT1000A
KT - A型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率範圍0～100KHz；輸出電流正比于被測電流
image/7a544d5a-299c-4e8e-bdef-f40a1c0a93a2
産品描述 +

簡介：KT - A型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率範圍0～100KHz；輸出電流正比于被測電流。

被測電流Ii (有效值)

800A

1000A

輸出電流Io

200mA  有效值（對被測電流Ii）

線性度

＜0.1％

失調電流

≤±0.3mA

溫度漂移

＜10－4×Io/℃（0～70℃）

反應時間

＜1μs

di/dt

＞50A/μs

絕緣電壓

＞6KV   （有效值；50Hz；1分鍾；在原邊與副邊之間）

內    阻

≦40Ω

電源電壓

±15V～±24V（±5％）

耗    電

20mA（無載電流）＋Io

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

結構：采用絕緣塑料外殼
安裝：外殼基座有4個Ф7mm的孔槽，螺釘緊固
尺寸：見背面
重量：640克
入、出信号提示：為了在M端獲得正向測量電流，原邊電流必須按KH模塊指示箭頭方向流動。

注意：單個電流排完全充滿原邊孔徑時，可得到最好的動态特性。

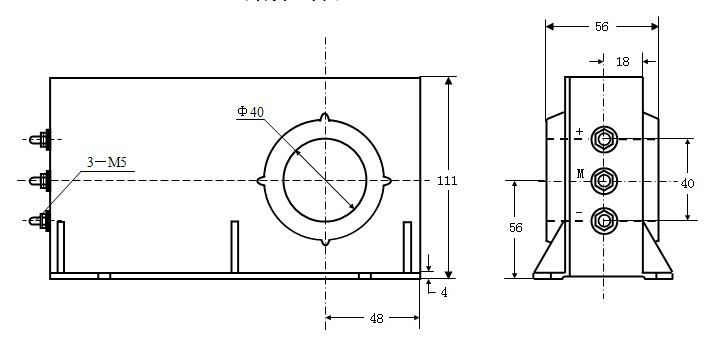

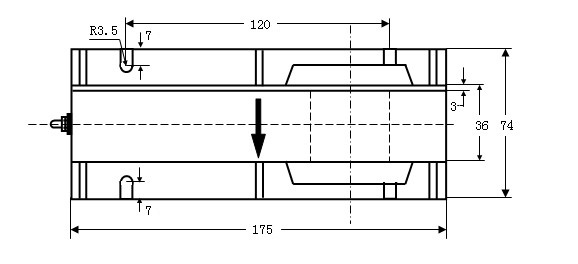

KT 1000 A、KT800A外形尺寸圖

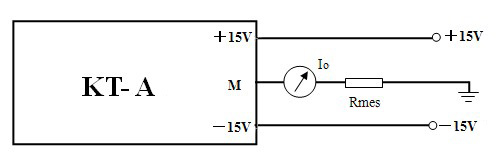

接線示意圖：
