KT10A-K , KT20A-K , KT50A-K , KT100A-K
産品編号：
KT-A-K1
産品描述
+
簡介：
- 交，直流電流同時可測
- 原，副邊高度絕緣
- 原邊開口型安裝，使用方便
- 底闆螺釘緊固和導軌安裝同時可選
- 輸出信号可在電流電壓間任意選取
|
被測電流Ii (有效值) |
10A |
20A |
50A |
100A |
|
輸出電流Io |
100mA有效值 （當原邊電流為5A或5AT） |
|||
|
線性度 |
＜0.5％ |
＜0.2％ |
||
|
失調電流 |
≤±0.4mA（當Ii=0，電源電壓為±15V時） |
|||
|
溫度漂移 |
＜10－4×Io/℃（0～＋70℃） |
|||
|
反應時間 |
＜1μs |
|||
|
di/dt |
＞50A/μs |
|||
|
絕緣電壓 |
＞3KV （有效值；50Hz；1分鍾；在原邊與副邊之間） |
|||
|
內部電阻 |
24Ω |
|||
|
電源電壓 |
±15V（±5％） |
|||
|
耗 電 |
20mA（無載電流）＋Io |
|||
|
工作溫度 |
-10℃～＋70℃ |
|||
|
貯存溫度 |
－25℃～＋85℃ |
|||
結構：采用絕緣塑料外殼，或抗強幹擾的屏蔽型外殼。端子型連接。
安裝：基座4個Ф4.2孔，可螺釘底闆安裝。底部附燕尾槽，也可導軌式安裝。
重量：80克
入、出信号提示：為了在M端獲得正向測量電流，被測電流必須按KH模塊指示箭頭方向流動。
注意：1.如測量電流小于所選的被測電流，在原邊匝數為多匝情況下可得到最佳測量精度，測量電流乘以匝數等于被測電流安匝。
2.電流母線充滿原邊孔徑能得到最佳動态特性。

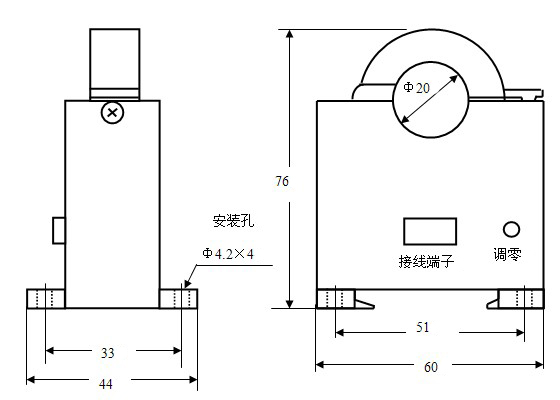

KT—A-K外型示意圖
KT—A-K接線示意圖
