KT1A/PX,KT2A/PX,KT3A/PX
産品編号：
KT-A/PX
産品描述
+
簡介：KT-A/PX型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；原邊電路與副邊電路絕緣。将測量電流接入到原邊， 則副邊輸出電流與被測電流成正比。可以測量直流、交流、脈動電流。
|
被測電流Ii |
1A |
2A |
3A |
|
輸出電流Io |
25mA 有效值（當原邊電流為Ii時） |
||
|
線性度 |
＜0. 5％ |
||
|
失調電流 |
≤±0.4mA（當Ii=0，電源電壓為±15V時） |
||
|
溫度漂移 |
＜10－4×Io /℃ |
||
|
反應時間 |
20～100μs |
||
|
絕緣電壓 |
2KV （有效值；50Hz；1分鍾；在原邊與副邊之間） |
||
|
副邊電阻 |
60Ω |
||
|
原邊內阻 |
＜0.1Ω |
||
|
電源電壓 |
±15V（±5％） |
||
|
耗 電 |
15mA（無載電流）＋Io |
||
|
工作溫度 |
0～＋70℃ |
||
|
貯存溫度 |
－25℃～＋85℃ |
||
結構：模鑄在絕緣的塑料殼內
尺寸：見下圖
重量：65克
連接：5個Ф0.8mm接線柱
入、出信号提示：當正向電流連接在原邊＋端時，副邊M得到正向測量電流。
注意：使用時先接好模塊電源及M端，再接通被測電流。

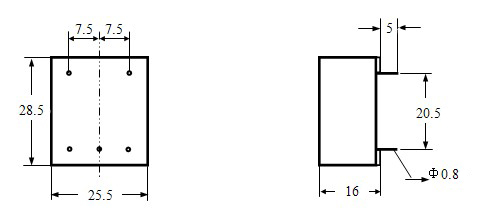

KT1A/PX KT2A/PX KT3A/PX 外形尺寸圖 (單位:mm)

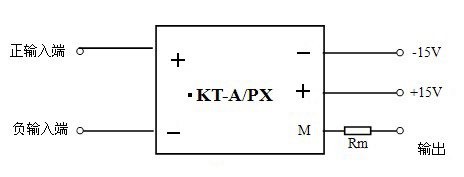

接線示意圖：
