KA400VT/2,KA800VT/2
産品編号：
KA-VT/2
産品描述
+
簡介：KA-VT/2型直測式電流傳感器，利用霍爾效應；采用雙霍爾檢測；抗幹擾能力強；被測回路與輸出回路絕緣；可測直流、交流電流；輸出電壓正比于被測電流。
|
被測電流Ii |
400A有效值 |
800A有效值 |
|
輸出電壓Vo |
±4V有效值 |
|
|
零偏電壓 |
±0.03V（Ii=0時，電源電壓為±15V時） |
|
|
輸出線性度 |
±1％×Vo（Ii為額定電流時） |
|
|
電源電壓 |
±15V（±5％） |
|
|
反應時間 |
≤15μs |
|
|
di/dt |
100A/μs |
|
|
溫度漂移 |
≤±1mV/℃ （Ii=0時） |
|
|
絕緣電壓 |
＞2.5KV（有效值；50KHz；1分鍾） |
|
|
工作溫度 |
－10℃～＋80℃ |
|
|
貯存溫度 |
－15℃～＋85℃ |
|
結構：采用絕緣塑料外殼
安裝：外殼基座有2個Ф4.5mm的圓孔，螺釘緊固
尺寸：見下圖
重量：218克
入、出信号提示：為了在1、2端獲得标稱極性輸出，原邊電流必須按KH模塊指示箭頭方向流動。
注意：使用時首先接通副邊±15V電源及輸出端後，再接通被測電流。

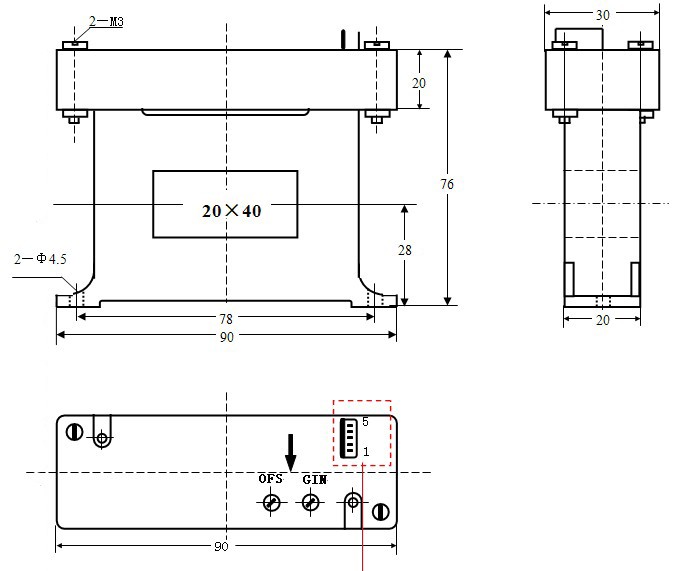

KA 400 VT/2外形尺寸圖
接線示意圖：
