電壓輸出型電流傳感器
-
KA50V ,KA 100V ,KA200V
image/aecb334a-47c8-4054-95ec-f2a1b792c645
KA50V ,KA 100V ,KA200V
産品編号：
KA-V
本産品适用于非接觸測量電流的使用場合，可以測量直流、交流電流信号。
image/aecb334a-47c8-4054-95ec-f2a1b792c645
産品描述 +

簡介：本産品适用于非接觸測量電流的使用場合，可以測量直流、交流電流信号。

被測電流

  50A

100A

200A

輸出電壓

4V（或5V）

輸出電壓允許誤差

 4V±1%

 輸出電壓線性度

 ＜±1%

 零點電壓

＜30mV

零點電壓溫度特性

 ＜1mV/℃

輸出電壓溫度特性

＜0.05%/℃

磁滞幅度

＜30mV

響應特性

＜10μs

過渡特性

＜10%

絕緣電阻

＞500MΩ

耐電壓

AC2500V 1分鍾 電氣特性無異常

結構：模鑄在絕緣塑料殼內
安裝：有固定凸起，Ф4mm螺釘緊固
尺寸：見下圖

使用條件：電源電壓：±15V±5%以內    使用溫度：-10℃～＋80℃

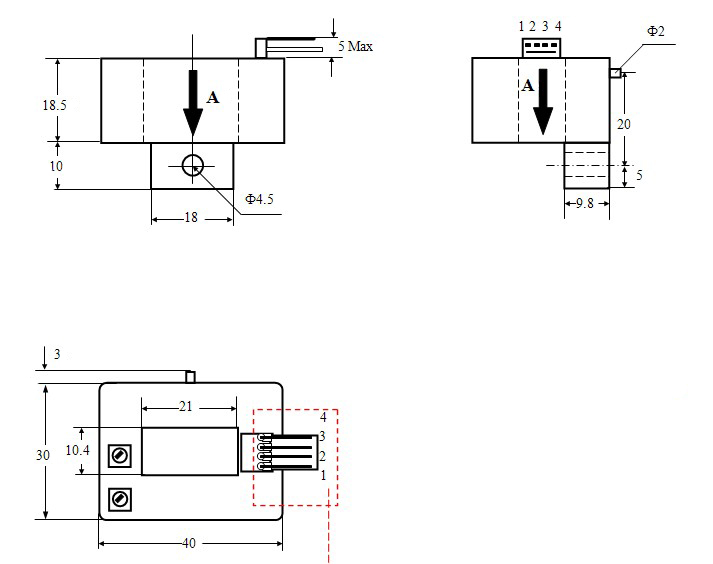

KA50V ; KA100V ; KA200V   外型尺寸圖



接線示意圖：
