小電流傳感器
-
交流：KT0.02AJ/25,KT0.1AJ/25
image/4382e4b2-c119-4aca-aecb-03e8c3e41280
交流：KT0.02AJ/25,KT0.1AJ/25
産品編号：
KT-AJ/25
KT-AJ/25穿孔型小電流傳感器采用，輸入回路與輸出回路高度絕緣；此種型号隻測量交流信号；輸出電壓正比于被測電流。
image/4382e4b2-c119-4aca-aecb-03e8c3e41280
産品描述 +

簡介：KT-AJ/25穿孔型小電流傳感器采用，輸入回路與輸出回路高度絕緣；此種型号隻測量交流信号；輸出電壓正比于被測電流。

測量範圍Ii

20mA

100mA

200A

輸出電壓Vo

0～5V交流

精    度

1％

頻率範圍

25Hz～50KHz

反應時間

≤2μs

絕緣電壓

3KV（有效值；50Hz；1分鍾）

工作電壓

±15V

工作溫度

－10℃～＋70℃

貯存溫度

－25℃～＋85℃

空載電流

18mA

結構：采用絕緣塑料外殼
尺寸：見下圖
接線圖：見下圖。為了得到最小相移信号，被測電流按指示箭頭方向穿過。

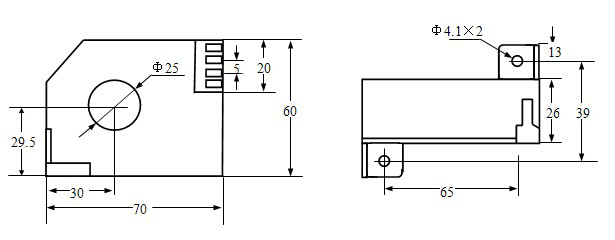

KT-AJ/25外形尺寸圖  （單位：mm）

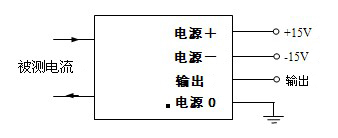

接線示意圖：
