電流傳感器系列
-
小電流傳感器
-
交流：KT0.02A/PJ,KT0.5A/PJ,KT1A/PJ
image/8792d1b9-764d-411e-85ad-9bc7cbfc64a0
交流：KT0.02A/PJ,KT0.5A/PJ,KT1A/PJ
産品編号：
穿孔型小電流傳感器采用，輸入回路與輸出回路高度絕緣；非接觸測量。此種型号隻測量交流電流信号；輸出電壓正比于被測電流。
image/8792d1b9-764d-411e-85ad-9bc7cbfc64a0
産品描述 +

簡介：穿孔型小電流傳感器采用，輸入回路與輸出回路高度絕緣；非接觸測量。此種型号隻測量交流電流信号；輸出電壓正比于被測電流。

被測電流Ii

20mA

0.5A

1A

輸出電壓Vo

0～5V

精    度

0.5％～1％（不同檔）

反應時間

≤2μs

失調電壓

≤15mV

絕緣電壓

6KV、3KV（有效值；50Hz；1分鍾）

工作電壓

±15V

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

空載電流

18mA

結構：結構采用絕緣塑料外殼
尺寸：兩種外形尺寸
接線圖：見下圖

入、出信号提示：為了得到小相移信号輸出，被測電流應按箭頭指示方向流動

注意： 兩種安裝形式，即KT-A/PJ穿孔徑Ф10mm線路闆焊接安裝形式，和 KT－VDJ穿孔徑Ф20mm螺釘緊固底闆安裝形式。

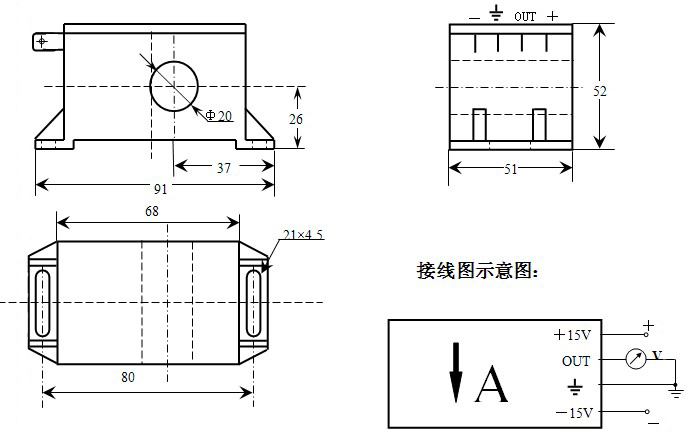

KT－VDJ外形尺寸圖

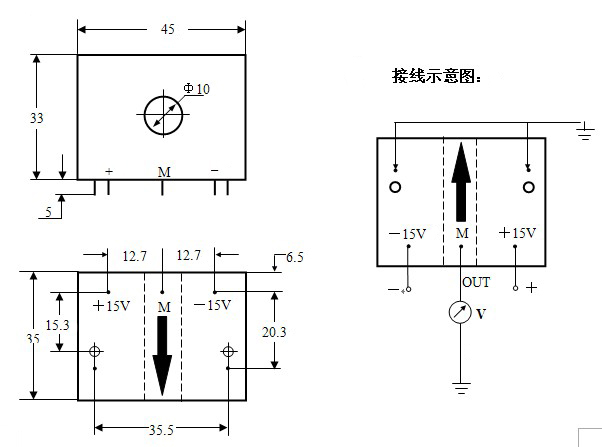

穿孔型小電流傳感器（KT－A/PJ）外形尺寸圖
